鼠標由外殼、PCB電路板、傳感器、微動開關等幾個部分組成。外殼影響整體的握感，傳感器關系到鼠標的定位精度，微動開關影響按鍵的手感。大多數用戶在購買鼠標時都非常關心的因素。而一個好的微動開關可以保證長期均勻的手感，并且也決定了這款鼠標在你手上的使用時間，重要性不言而喻。

為了提高按鍵手感，各大廠商也在鼠標結構和微動開關的選用上下了功夫。不同的解決方案，如免焊接更換微動開關，按鍵張力系統，可調按鍵觸發力都是為了給用戶帶來。更優異的按鍵手感和使用壽命。作者在這里也整理了一些關于微動的小秘密，接下來就和大家分享一下。

現有的微開關類型可分為傳統的微開關、靜音微開關和光微開關微動結構簡介：

傳統的微動開關采用金屬簧片觸發結構。按鈕按下一次，微動開關中的金屬簧片觸發一次，并向計算機發出電信號，然后復位，達到觸發效果。但長時間使用后，存在物理磨損和氧化問題，會導致接觸不良，或者觸點位置偏移，導致觸發失敗、雙擊等問題。目前，廠家會采用不同的方法來增加彈簧片的耐磨性來提高壽命，或者采用合金材料來增強接觸部分的電氣性能。

光微動關是近年來推出的一種新型微動開關。它利用光學原理和光耦合技術實現通信，物理損耗小，使用壽命更長。光磁微動是通過光的阻擋/傳導來實現光微動信號的變化，可以較好地避免灰塵和接觸氧化等問題。強磁性部件還能快速吸收遮光元件，避免振動，解決金屬彈片的老化，可以大大提高微動開關的壽命，降低故障率。

大多數靜音慢跑使用正方形原點慢跑，其中大部分是用于辦公室使用。按鍵的手感更沉悶、更有肉感，但沒有傳統慢跑時的“咔嚓”聲，更適合辦公室、圖書館等需要保持安靜的場所。

只要提到微動開關，熟悉的用戶肯定會首先想到歐姆龍（OMRON）。大量生產的鼠標中使用的微型開關頻繁出現在現場，其眾多不同的型號也能滿足制造商或用戶的要求。自動開關的不同需求。歐姆龍的微機芯機型基本上與開關顏色相對應，分為白點、紅點、綠點、灰點、藍點等，產地分為國產和日產。國內產品一般采用銀合金觸點，日本版本一般采用金合金觸點。產品壽命也在一些微動機型的后面，如普通（10M）、（20M）、（50M）等。

歐姆龍最著名的微動模型應該是D2 FC—F—7N，也就是常說的白點微動。感覺清爽利落，反彈快，壓力適中，有明顯的確認感。受到眾多用戶的喜愛。不過續航只有500萬次，時間長了容易出現雙擊的問題，這也是很多用戶詬病的一點。

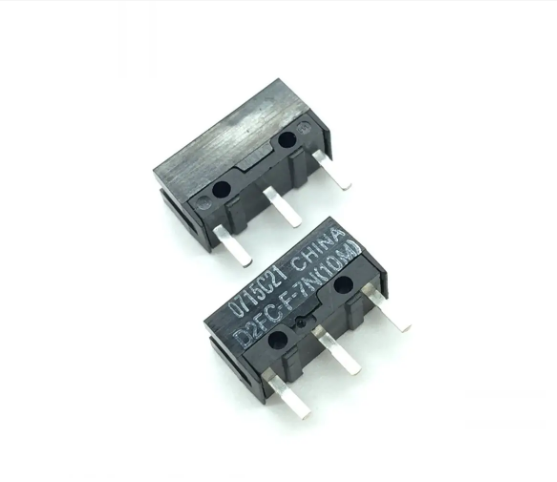

后來推出的D2 FC—F—7N（10M）和D2 FC—F—7N（20M）的使用壽命有了很大的延長，也是眾多廠商使用頻率最高的微動開關，手感也比D2 FC—F—7N略好。整體表現中規中矩，后續的增強版OF也進一步彌補了一些缺陷，比原來的版本更加耐用。而歐姆龍也憑借D2FC-F-7N系列微動開關的優異性能，成功占領了鼠標微動開關的第一名。當然，7N系列的成功也離不開各種經典游戲鼠標的主導作用。打開知名度的同時，也以其過硬的產品質量贏得了市場和消費者的認可。

隨著國產歐姆龍D2FC-FK（50M）藍點微動開關的成功量產，這款壽命達5000萬次點擊的微動開關開始逐步安裝在新推出的主流游戲鼠標上。不僅具有更長的使用壽命、清脆的手感、更快的回彈速度和更短的觸發響應時間，穩定的手感也得到了眾多用戶的認可。

說完歐姆龍的國產微動開關，在日產微動開關中不得不提的就是D2F-01F——日產灰點，它的使用壽命約為1000萬次。它也是Red Shark IO1.1 X06版本的原裝微動開關。堅硬，沖程適中，回彈干凈，非常適合連接點，整體性能出色，當然目前的價格也偏高，適合不計成本對按鍵手感有明確需求的用戶。
